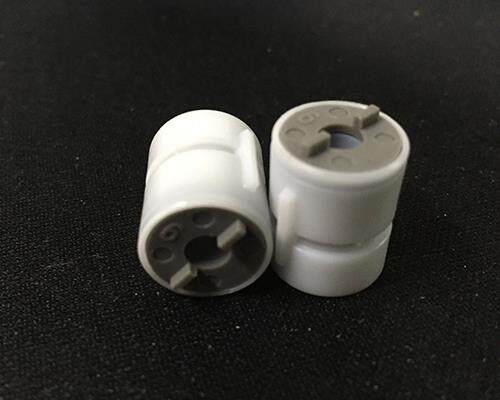

Rotační sudový tlumič TRD-TA16

Rotační sudový tlumič TRD-TA16

1.Dvoucestné-tlumení
2. Rozsah točivého momentu: 5–15 N·cm
Pracovní úhel 3. 360 stupňů
Odeslat dotaz
Popis
Technické parametry



Tlumení rotační hlavně TRD-TA16

1. Velikost:




2. Specifikace klapky:


Materiál produktu

Báze

POM

Rotor

PA

Uvnitř

Silikonový olej

Velký O-kroužek

Silikonová pryž

Malý O-kroužek

Silikonová pryž



Točivý moment (test při 23 stupních, 20 ot./min.)
Rozsah: 5-15 Ncm

A

5±0,5 cN.m

B

6±0,5 cN.m

C

7±0,5 cN.m

D

8±0,5 cN.m

E

9±0,5 cN.m

F

10±0,5 cN.m

X

přizpůsobené



3. Trvanlivost:



Teplota

Teplota v místnosti: 23 stupňů

Jeden cyklus

→1 směr ve směru hodinových ručiček,
→1 cesta proti směru hodinových ručiček (30 ot./min)

Celý život

50 000 cyklů



4. Charakteristika tlumiče:

product-522-381

Poznámka: první diagram ukazuje točivý moment vs úhlová rychlost (při pokojové teplotě: 23 stupňů)
točivý moment olejové klapky se mění podle rychlosti otáčení, jak je znázorněno na obrázku vlevo. Zvýšení točivého momentu zvýšením rychlosti otáčení
druhý diagram ukazuje točivý moment vs teplota (otáčky: 20 ot./min)
točivý moment olejového tlumiče se mění podle teploty, obecně se točivý moment zvyšuje při snižování teploty a klesá při zvyšování teploty



5. Typické aplikace

TRD-TA16 je vhodný pro automobilové interiérové ​​mechanismy vyžadující hladký a kontrolovaný rotační pohyb, včetně:

  • Střešní madla auta
  • Automobilové loketní opěrky
  • Vnitřní kliky
  • Další kompaktní mechanismy interiéru automobilů




Prozkoumejte naši celou řaduTlumiče hlavněpro porovnání jiných modelů a specifikací.
