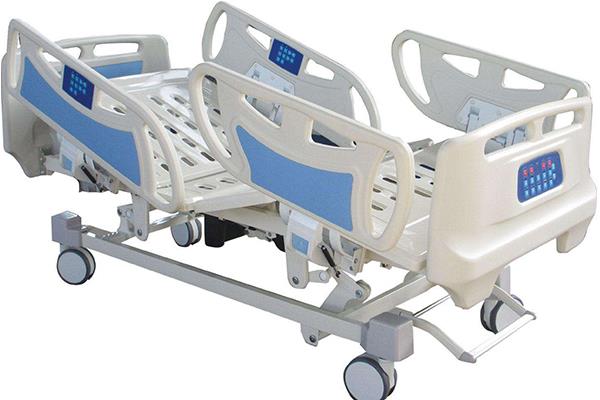

Otočný tlumič Soft close pro lékařské lůžko
Lékařské lůžko je třeba často vysouvat a slévat.
Jak to udělat bezpečně a pomalu klesat.
Náš tlumič může v této situaci fungovat.
 rotační klapka |  lékařské lůžko rotační tlumič |  rotační tlumič pro lékařské lůžko |

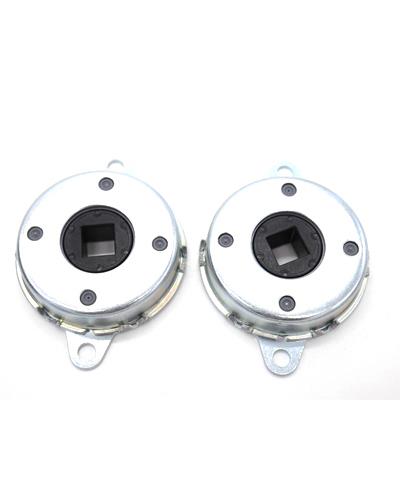

TRD-57Měkký tlumič pro vysoké zatížení
 | Modelka | Max. točivý moment | směr |
TRD-57A-303 | 3.0±0.3N·m | V obou směrech | |
TRD-57A-403 | 4.0±0.5 N·m | V obou směrech | |
TRD-57A-503 | 5.0±0.5 N·m | V obou směrech | |
TRD-57A-603 | 6.0±0.5 N·m | V obou směrech | |
TRD-57A-703 | 7.0±0.5 N·m | V obou směrech | |
TRD-57A-803 | 8.0±0.5 N·m | V obou směrech |
Funkce:
100procentní test výkonu
Test prostředí
Zkouška úniku oleje
Lifecycle test>50 000 krát
ISO9001:2008
směrnice ROHS
Max. rychlost otáčení 50 ot./min
Max. rychlost cyklů 12 cyklů/min
Provozní teplota –10-50 stupňů
Hmotnost TRD-57A: 75 g, TRD-57A: 94 g
Materiál hlavního těla železo (SPFC)
Typ oleje Silikonový olej
Velikost
Jak používat tlumič
1. Tlumiče mohou generovat točivý moment v obou směrech, ve směru nebo proti směru hodinových ručiček.
2. Ujistěte se, že hřídel připojená k tlumiči má ložisko, protože tlumič sám takovým ložiskem není.
3. Při vytváření hřídele pro TRD-57A se řiďte níže uvedenými doporučenými rozměry. Nepoužití doporučených rozměrů hřídele může způsobit vyklouznutí hřídele.
Vnější rozměry hřídele | ø10 0–0.03 |
Tvrdost povrchu | HRC55 nebo vyšší |
Hloubka kalení | 0.5 mm nebo vyšší |
Drsnost povrchu | 1.0Z nebo nižší |
Zkosený konec (Strana vložení tlumiče |
|
4. Chcete-li vložit hřídel do TRD-57A, zasuňte hřídel a otáčejte jím ve směru volnoběhu jednosměrné spojky. (Netlačte na hřídel silou z běžného směru. Mohlo by dojít k poškození jednosměrné spojky.)
5. Při použití TRD-57A se ujistěte, že do otvoru hřídele klapky je vložena hřídel se stanovenými úhlovými rozměry. Kývající se hřídel a hřídel tlumiče nemusí umožnit správné zpomalení víka při zavírání. Doporučené rozměry hřídele pro klapku naleznete v nákresech vpravo.
Charakteristika tlumiče
1. Rychlostní charakteristiky
Krouticí moment tlumiče disku se mění v závislosti na rychlosti otáčení. Obecně platí, že jak je znázorněno na grafu vpravo, točivý moment se zvyšuje se zvyšující se rychlostí otáčení a točivý moment klesá se snižováním rychlosti otáčení. Točivý moment při 20 ot./min je uveden v tomto katalogu. V
při zavírání víka je rychlost otáčení pomalá, když se víko začíná zavírat, což má za následek generování točivého momentu, který je menší než jmenovitý točivý moment.
2. Teplotní charakteristiky
Moment klapky (jmenovitý moment v tomto katalogu) se mění podle okolní teploty. S rostoucí teplotou se točivý moment snižuje a se snižující se teplotou se točivý moment zvyšuje. Viskozita silikonového oleje uvnitř tlumiče se totiž mění podle teploty. Graf vpravo znázorňuje teplotní charakteristiky.
